পণ্যের বিবরণ:
প্রদান:
|
| পয়েন্টিং সঠিকতা: | 0.1° | দূরত্ব রেজোলিউশন: | 30মি, 75মি |
|---|---|---|---|
| জমা করার সময়: | 0.5s/1s/2s/4s/8s ঐচ্ছিক | দূরত্ব: | 4/8 কিমি |
| উল্লম্ব পরিসীমা: | -10°~190° | লেজার নিরাপত্তা স্তর: | IEC 60825-1 (2014) ক্লাস 1M চোখের নিরাপত্তা |
| নাম: | 30m 3d স্ক্যানিং ডপলার উইন্ড স্পিড লিডার মোলাস 3d ভাড়া | কীওয়ার্ড: | ভাড়া ডপলার উইন্ড লিডার |
| লক্ষণীয় করা: | 30মি বায়ু গতির লিডার,মোলাস 3ডি বায়ু গতির লিডার,ডপলার লিডার বায়ু ভাড়া |
||

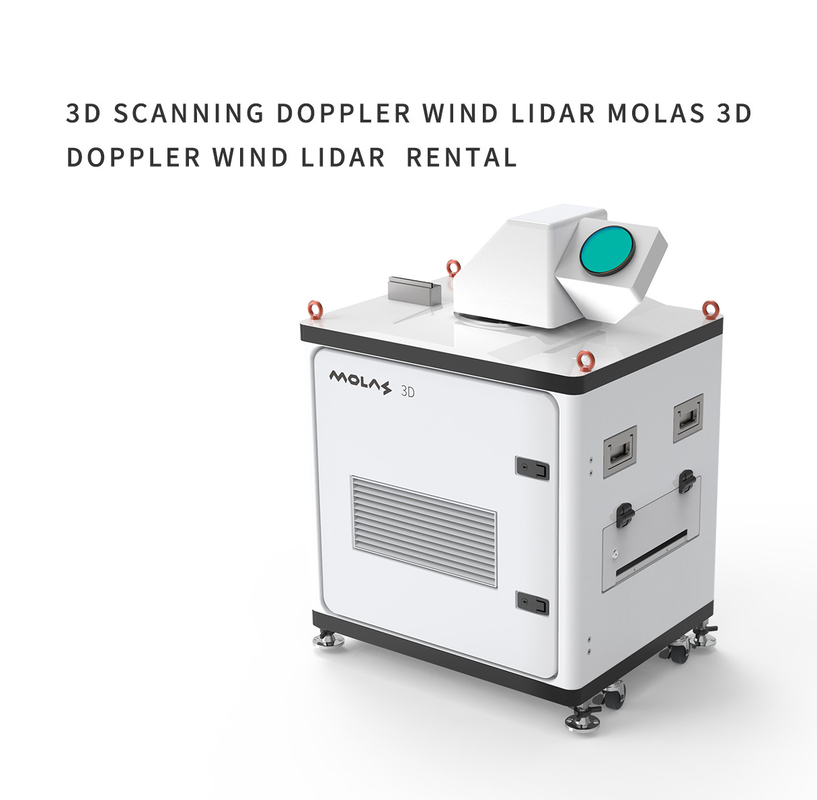

3D স্ক্যানিং ডপলার উইন্ড লিডার মোলাস 3D ডপলার উইন্ড লিডার ভাড়া
|পণ্য পরিচিতি
ডপলার উইন্ড লিডার হল একটি নন-কন্টাক্ট টেলিমেট্রি লিডার সিস্টেম যা সুসংগত ডপলার বেগ পরিমাপের নীতির উপর ভিত্তি করে।এর কাজের নীতিটি চিত্র 1 এ দেখানো হয়েছে। ফাইবার লেজার দ্বারা উত্পন্ন পালস সংকেত আলো একটি অপটিক্যাল অ্যান্টেনার (টেলিস্কোপ এবং স্ক্যানার) মাধ্যমে পরিমাপ করার জন্য বাতাসে প্রেরণ করা হয় এবং এরোসল কণাগুলির সাথে মিথস্ক্রিয়া করে একটি ব্যাকস্ক্যাটারড সিগন্যাল তৈরি করে বেগ তথ্য।ডপলার নীতি অনুসারে, ইকো সিগন্যালের ডপলার ফ্রিকোয়েন্সি শিফট fd অ্যারোসল কণার বেগের (অর্থাৎ, বাতাসের গতি) সমানুপাতিক।অতএব, অপটিক্যাল অ্যান্টেনা দ্বারা প্রাপ্ত ব্যাকস্ক্যাটারড সিগন্যালটি সুসংগত সনাক্তকরণ মডিউল এবং ডিজিটাল ডিমোডুলেশনে অভ্যন্তরীণ ফাইবার লেজার দ্বারা উত্পন্ন স্থানীয় অসিলেটর আলোকে মারধর করে পরিমাপ করা লক্ষ্য এলাকার বাতাসের গতির তথ্য পেতে প্রক্রিয়া করা যেতে পারে।
|অ্যাপ্লিকেশন দৃশ্যকল্প
নির্গমন উত্স ট্র্যাক করতে প্লাম বিচ্ছুরণের রিয়েল-টাইম 3D তথ্য
মাইনিং শিল্পের জন্য ধুলো নির্গমন নিয়ন্ত্রণ অপ্টিমাইজ করা
|পণ্যের পরামিতি
| মৌলিক পরামিতি | |
| লাইন-অফ-সাইট সনাক্তকরণ দূরত্ব | 8 কিমি (75 মি দূরত্ব রেজোলিউশনের সাথে সম্পর্কিত) 4 কিমি (30 মিটার দূরত্ব রেজোলিউশনের সাথে সম্পর্কিত) |
| দূরত্ব রেজোলিউশন | 30m/45m/60m/75m ঐচ্ছিক |
| জমার সময় | 0.5s/1s/2s/4s/8s ঐচ্ছিক |
| রেডিয়াল বায়ু গতি পরিমাপ পরিসীমা | -75~+75 m/s |
| রেডিয়াল বায়ু গতি পরিমাপ নির্ভুলতা | 0.1মি/সেকেন্ড |
| দূরত্ব স্তরের সংখ্যা | 300 পর্যন্ত |
| অনুভূমিক স্ক্যান পরিসীমা | 360° × n |
| উল্লম্ব স্ক্যান পরিসীমা | -10°~190° |
| পরিবেশগত পরামিতি | |
| অপারেটিং তাপমাত্রা এবং আর্দ্রতা | -25~+50℃ (-40~+60℃ পর্যন্ত প্রসারিত), 5%~100% RH |
| আইপি সুরক্ষা ক্লাস | হাউজিং IP54, কোর মডিউল IP66 |
| ক্ষয়রোধী গ্রেড | C4 |
| বেঁচে থাকার বাতাসের গতি | 70m/s (পা বা তারের দড়ি দ্বারা স্থির) |
| কাজের উচ্চতা | ≤3500 মি |
|পণ্যের বৈশিষ্ট্য
বড় পরিসর: 4/8 কিমি সাধারণ সনাক্তকরণ দূরত্ব
উচ্চ নির্ভুলতা: পয়েন্টিং নির্ভুলতা 0.1°, চাক্ষুষ দিক বাতাসের গতি নির্ভুলতা 0.1m/s
সমৃদ্ধ স্ক্যানিং পদ্ধতি: PPI/RHI/DBS/LOS/ প্রোগ্রামেবল আরবিট্রারি স্ক্যান পদ্ধতি
|পণ্যের ছবি
